ישנם סוגים רבים של משאבות חשמליות טבולות, והמשאבות הנפוצות ביותר בהשקיית באר הן משאבות חשמליות טבולות במילוי שמן ובמילוי מים. אם ניקח כדוגמה את המשאבה הטבולה לבאר עמוקה מסדרת QJ, מאמר זה מציג בקצרה את המבנה של משאבות טבולות לבאר עמוקה.
המבנה של משאבת טבולת באר עמוק מורכבת בעיקר ממשאבת מים, מנוע חשמלי, פתח כניסה ומכשיר איטום, כפי שמוצג באיור.
משאבת המים ממוקמת בקצה העליון של המשאבה החשמלית הטבולה, מורכבת בעיקר מאימפלר, בית מדריך, גל משאבה, מיסבי גומי ורכיבים נוספים. פיר המשאבה וציר המנוע מחוברים באמצעות צימוד צילינדר. האימפלר הוא אימפלר סגור צנטריפוגלי, ועל מנת למנוע ממשאבת המים להתהפך בזמן הכיבוי, מותקן שסתום סימון בקצה העליון.
חלק המנוע ממוקם בקצה התחתון של המשאבה החשמלית הטבולה, מורכב בעיקר ממרכיבים כגון רוטור, סטטור, מיסב מוביל, מיסב דחף וסרט ויסות לחץ. פיתול הפלסטיק או הסטטור עשוי מחוט אלקטרומגנטי עמיד במים מבודד פוליאתילן מניילון. פנים המנוע מלא במים נקיים כדי לקרר את מיסבי המנוע. סרט גומי לוויסות לחץ מותקן בתחתית המנוע כדי להתאים את השינויים בלחץ המים בתוך הגוף הנגרמים מעליית הטמפרטורה של המנוע.
מכשיר הכניסה והאיטום ממוקמים באמצע המשאבה החשמלית הטבולה. מתקן האיטום ממוקם בקצה העליון של המנוע ומורכב מטבעת זריקת חול ואטם שמן שלד של התקני קדימה ואחורה. תפקידו למנוע כניסת משקעים אל פנים המנוע.
משמעות הדגם של 200-QJ80-55/5 משאבה טבולה לבאר עמוקה: 200- קוטר קידוח הקידוח המינימלי המתאים למשאבה זו הוא 200 מ"מ; משאבת טבולה עמוקה באר QJ; 80- קצב זרימה מדורג של 80m3/h; 55- הראש הכולל המדורג הוא 55 מטרים; 5 שלבים של משאבת מים.

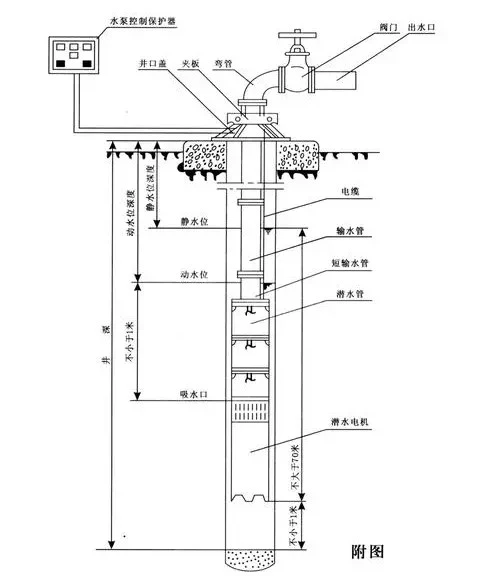

התרשים המבני של המשאבה הטבולה בבאר עמוקה הוא כדלקמן:
